Станок для резки листа с усиленной станиной. Подходит для работы с источником 00 Вт. Толщина станины позволяет выдерживать высокие нагрузки и работать с листами металла до 30 мм. Серводвигатели, редуктор, направляющие, стойка в стандартной комплектации данной серии значительно лучше, чем в аналогичных станках от других производителей.
Ход по осям, мм: X - до 300, Y - до 6500, Z - до 245
Диаметры обрабатываемых труб, мм: до 220
Производитель и мощность лазерного источ: Raycus 1500 / Raycus 3000
Направляющие: HIWIN
Максимальная скорость холостого хода (м/: До 100
Точность позиционирования (мм): ±0.03
Точность повторного позиционирования (мм: ±0.02
Ускорение по XY, G: До 1
Напряжение, В: 380
Частота тока, Гц: 50
Вес станка, кг: 3 400
Weight: 40000 g
ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
АВТОМАТИЧЕСКИЙ ПОИСК ЦЕНТРА ТРУБЫ
ЗАГОТОВКА И ПЛАВАЮЩИЕ КООРДИНАТЫ
СЕМИОСЕВАЯ ПОДАЧА ТРУБ
ПОДДЕРЖКА ЗАГОТОВКИ
ОПТИМАЛЬНАЯ РЕЗКА УГЛОВ
АКТИВНЫЙ КОНТРОЛЬ ПРИ РЕЗКЕ УГЛОВ
БЫСТРЫЙ ПРЫЖОК
ОБРАБОТКА ТРУБ И ПРОФИЛЕЙ ПРОИЗВОЛЬНОЙ ФОРМЫ

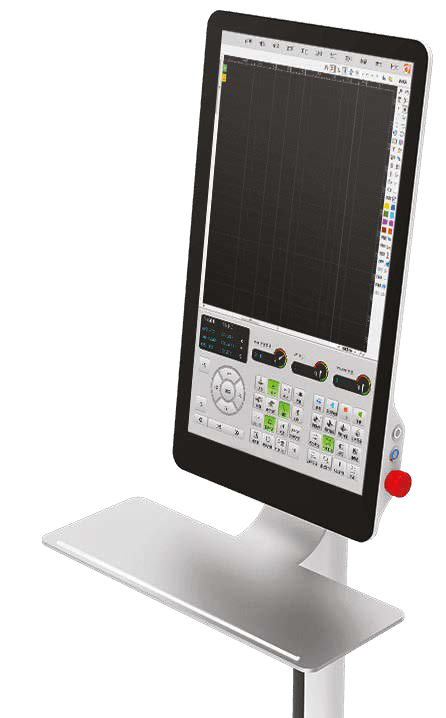

ПРОГРАММНОЕ ОБЕСПЕЧЕНИЕ
FSCUT 3000DE-M – современная система управления для высокоточной лазерной резки труб. Обеспечивает высокую эффективность процесса, поддержку различных видов обработки фасок, стабильность резки. Программа автоматически определяет траекторию инструмента, позволяя достигать высокого качества и точности обработки даже при работе с заготовками нестандартной формы, а также сокращает время обработки, увеличивая производительность.

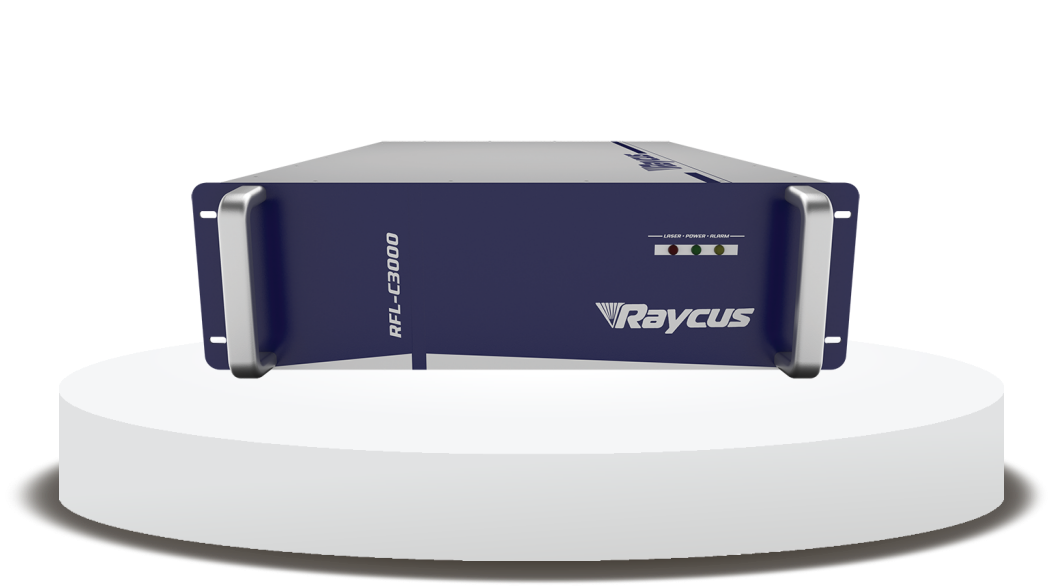

ЛАЗЕРНЫЙ ИСТОЧНИК RAYCUS
// Высокая мощность и производительность – мощность 3000 Вт позволяет резать толстые металлы (нержавеющую сталь, углеродистую сталь, алюминий, латунь и медь) с высокой скоростью и точностью.
// Превосходное качество реза – обеспечивает минимальные зазубрины и высокую точность резки, что уменьшает необходимость дополнительной обработки.
// Стабильное излучение – мощный лазерный луч с минимальными отклонениями, что критично для точных операций по резке и сварке.
// Долговечность и надежность – срок службы более 100 000 часов, высокая устойчивость к перегрузкам и температурным перепадам.
// Энергоэффективность – низкое энергопотребление по сравнению с CO₂-лазерами и другими традиционными
АВТОМАТИЧЕСКИЙ ПОИСК ЦЕНТРА ТРУБЫ
TubePro обнаруживает и корректировать отклонение трубы от центра вращения патрона, чтобы гарантировать высокую точность резки.
ЗАГОТОВКА И ПЛАВАЮЩИЕ КООРДИНАТЫ
В работе используется фиксированная нулевая точка, используемого при производстве обработанной трубы, например, при пробивании отверстий в обрезанной трубе. Плавающий режим берет нулевую точку там, где она стоит и позволяет пользователю свободно запускать производство.
СЕМИОСЕВАЯ ПОДАЧА ТРУБ
Поддерживает 3-х опорную конструкцию 7-осевого рычажного механизма. Два подвижных патрона и один фиксированный патрон между ними могут подавать трубы в процессе производства, обеспечивая нулевые отходы и экономию материала.
ПОДДЕРЖКА ЗАГОТОВКИ
Длинная труба изгибается под действием силы тяжести, поэтому ее должны поддерживаться держатели. TubePro может управлять держателями вверх или вниз в соответствии с положением патрона, а также поддерживает функцию сигнализации для безопасности. Функция может использоваться для разгрузки деталей.
ОПТИМАЛЬНАЯ РЕЗКА УГЛОВ
TubePro разработал технику, которая помогает справляться с трудностями при резке углов. Правильная настройка технологии углов, включая давление газа, пиковую мощность лазера и рабочий цикл, улучшит эффективность и качество резки углов.
АКТИВНЫЙ КОНТРОЛЬ ПРИ РЕЗКЕ УГЛОВ
Высота оси Z часто нестабильна в угловом положении, что ухудшает качество резки углов. TubePro использует перспективную стратегию для управления подъемом и опусканием лазерной головки при повороте угла, заранее рассчитывая путь подъема через файл резки.
БЫСТРЫЙ ПРЫЖОК
TubePro оптимизирует путь подъема лазерной головки и поддерживает движения осей XYB, пока лазерная головка перемещается по следующей траектории для достижения высокой эффективности производства.
ОБРАБОТКА ТРУБ И ПРОФИЛЕЙ ПРОИЗВОЛЬНОЙ ФОРМЫ
Помимо стандартной трубы, таких как квадратная и круглая труба, система поддерживает обработку профилей произвольной формы: U / L / H / T, круглых, овальных и многоугольных и т.д.
